FLY010

m²

Sistema Aquapanel "KNAUF", per a façana lleugera.

127,05€

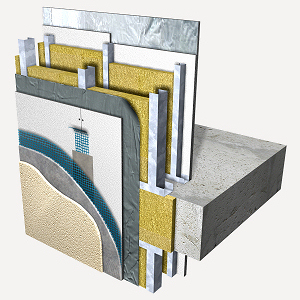

Sistema de façana lleugera "KNAUF" Aquapanel WM311C.es, (12,5+75+48+12,5+15)/400, format per una placa Aquapanel Outdoor de 12,5 mm de gruix, cargolada des del costat exterior a una estructura metàl·lica d'acer Z2 (Z275) galvanitzat normal de canals horitzontals de 75/40/0,7 mm GRC 0,70, ancorats a la part superior i inferior dels forjats i muntants verticals de 75/50/0,70 mm GRC 0,70 amb una modulació de 400 mm entre eixos, de canal a canal i disposició normal "N"; barrera impermeable a l'aigua Tyvek StuccoWrap entre els perfils i la placa exterior; una placa Standard (A) de 12,5 mm d'espessor i una placa Standard + Alumini (BV) de 15 mm d'espessor, que es cargolen des del costat interior a una altra estructura paral·lela de canals i muntants de 48/35 mm amb una modulació de 400 mm; amb revestiment exterior acabat petri.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt12pck020d

m

Banda acústica de dilatació "KNAUF" de 95 mm d'amplada.

1,200

0,53

0,64

mt12pak020b

m

Canal 75/40/0,7 mm GRC 0,70 "KNAUF" d'acer Z2 (Z275) galvanitzat normal, per a sistema Aquapanel Outdoor. Segons UNE-EN 14195.

0,700

2,60

1,82

mt12pak030bb

m

Muntant 75/50/0,70 mm GRC 0,70 "KNAUF" d'acer Z2 (Z275) galvanitzat normal, per a sistema Aquapanel Outdoor. Segons UNE-EN 14195.

2,750

3,69

10,15

mt12pak070

m²

Làmina impermeable a l'aigua i permeable al vapor d'aigua, Tyvek StuccoWrap "KNAUF".

1,100

5,14

5,65

mt12pak010a

m²

Placa de ciment Pòrtland Aquapanel Outdoor "KNAUF" 12,5x1200x2400, revestida amb una capa de fibra de vidre embeguda en ambdues cares.

1,000

26,16

26,16

mt12pak040b

Ut

Cargol Aquapanel Maxi TB 39 mm "KNAUF".

20,000

0,09

1,80

mt12psg220

Ut

Fixació composta per tac i cargol 5x27.

3,200

0,06

0,19

mt12pck020b

m

Banda acústica de dilatació "KNAUF" de 50 mm d'amplada.

1,200

0,28

0,34

mt12pfk020c

m

Canal 48/30 "KNAUF" d'acer galvanitzat, segons UNE-EN 14195.

0,700

1,25

0,88

mt12pfk010c

m

Muntant 48/35 "KNAUF" d'acer galvanitzat, segons UNE-EN 14195.

2,750

1,68

4,62

mt12ppk010a

m²

Placa de guix laminat A / UNE-EN 520 - 1200 / longitud / 12,5 / vora afinada, Standard "KNAUF".

1,000

4,75

4,75

mt12ppk010e

m²

Placa de guix laminat BV / UNE-EN 520 - 1200 / longitud / 15 / vora afinada, Standard + Alumini "KNAUF".

1,000

10,09

10,09

mt12ptk010cd

Ut

Cargol autoperforant TN "KNAUF" 3,5x25.

9,000

0,01

0,09

mt12ptk010cg

Ut

Cargol autoperforant TN "KNAUF" 3,5x45.

18,000

0,01

0,18

mt12pik015

kg

Pasta d'agafament Perlfix "KNAUF", segons UNE-EN 14496.

0,100

0,62

0,06

mt12pik010a

kg

Pasta de junts Jointfiller 24 H "KNAUF", segons UNE-EN 13963.

0,500

1,34

0,67

mt12pck010a

m

Cinta de junts "KNAUF" de 50 mm d'amplada.

1,600

0,04

0,06

mt12pak060

kg

Morter de junts Aquapanel "KNAUF", color gris.

0,600

2,75

1,65

mt12pak050

m

Cinta de junts Aquapanel Outdoor "KNAUF".

2,100

0,56

1,18

mt12pak085

l

Emprimació incolora al siloxano GRC "KNAUF".

0,150

4,10

0,62

mt12pak090a

kg

Morter superficial Aquapanel "KNAUF", color blanc.

2,500

1,76

4,40

mt12pak100a

m²

Malla superficial Aquapanel Outdoor "KNAUF" de fibra de vidre, color blanc.

1,100

2,31

2,54

mt12pak120

kg

Emprimació a base de copolímers acrílics modificats GRC "KNAUF", color a escollir, per a morter d'acabat petri.

0,150

3,80

0,57

mt12pak130

kg

Morter GRC "KNAUF", a base de copolímers acrílics modificats amb siloxà, acabat petri, color a escollir.

0,400

4,40

1,76

mo051

h

Oficial 1ª muntador de sistemes de façanes prefabricades.

0,895

24,08

21,55

mo097

h

Ajudant muntador de sistemes de façanes prefabricades.

0,895

20,68

18,51

%

Mitjans auxiliars

2,000

120,93

2,42

%

Costos indirectes

3,000

123,35

3,70

Cost de manteniment decennal: 10,16€ en els primers 10 anys.

Total:

127,05

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 14195:2005

1.1.2006

1.1.2007

3/4

Perfilería metálica para particiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo

UNE-EN 14195:2005/AC:2006

1.1.2007

1.1.2007

UNE-EN 520:2005/A1:2010

1.6.2010

1.12.2010

3/4

Placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

UNE-EN 14496:2006

1.9.2006

1.9.2007

3/4

Adhesivos a base de yeso para aislamiento térmico/acústico de paneles de composite y placas de yeso. Definiciones, requisitos y métodos de ensayo.

UNE-EN 13963:2006

1.3.2006

1.3.2007

3/4

Material de juntas para placas de yeso laminado. Definiciones, especificaciones y métodos de ensayo.

EN 13963:2005/AC:2006

1.1.2007

1.1.2007

UNITAT D'OBRA FLY010: SISTEMA AQUAPANEL "KNAUF", PER A FAÇANA LLEUGERA.

CARACTERÍSTIQUES TÈCNIQUES

Subministrament i muntatge de tancament de façana format per sistema WM311C.es "KNAUF" compost per una placa Aquapanel Outdoor de 12,5 mm de cantell cargolada a una estructura metàl·lica d'acer Z2 (Z275) galvanitzat normal de canals horitzontals de 75/40/0,7 mm GRC 0,70 i llimendars verticals de 75/50/0,70 mm GRC 0,70 amb una modulació de 400 mm i disposició normal "N". Entre els perfils i la placa exterior és col·locarà una barrera impermeable a l'aigua Tyvek StuccoWrap. Per l'altre costat es cargolen una placa Standard (A) de 12,5 mm d'espessor i una placa Standard + Alumini (BV) de 15 mm d'espessor a una altra estructura paral·lela de canals i muntants de 48/35 mm amb una modulació de 400 mm. A més, p/p de banda acústica, material d'unió, cargols, fixacions, pasta, morter i cinta carregadora, morter superficial i malla de fibra de vidre, emprimació i morter per a revestiment exterior acabat petri. Totalment muntat.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB HE Ahorro de energía.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m².

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m².
